विशेषताएं
- मॉनिटर/इंजेक्ट एनालॉग सिग्नल या वीडियो एनटीएससी/पीएएल सिग्नल परीक्षण के तहत उपकरणों से/से डीसी से 8 मेगाहर्ट्ज तक बैंडविड्थ के साथ (ईयूटी)
- RFI/EMI EMC के लिए 200 V/m (46 dB V/m) पर 500 kHz से 18 GHz और 600 V/m (स्पंदित 5% कर्तव्य-चक्र और 5 μs वृद्धि-समय) 1 GHz से 2.5 GHz पर मान्य है
- संचालन के लिए कम-पावर सर्किटरी> 11 क्षारीय 'एए' बैटरी के साथ 3 घंटे
- ±1 वीडीसी . के पूर्ण पैमाने पर इनपुट/आउटपुट रेंज
- 75 , 100 और 2kΩ समाप्ति के लिए चयन योग्य इनपुट
- आउटपुट समाप्ति 75 है - अनुरोध पर संतुलित और असंतुलित उपलब्ध है
Description

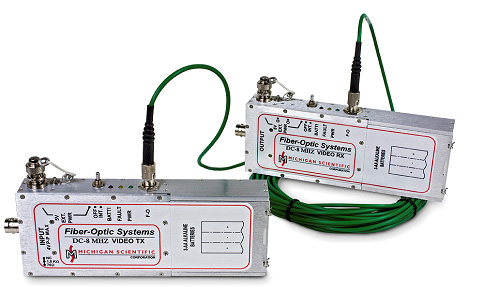

FO-HBAVT (ट्रांसमीटर) और FO-HBAVR (रिसीवर) एक निम्न-स्तरीय एनालॉग या NTSC/PAL वीडियो सिग्नल जोड़ी बनाते हैं। एफओ-एचबीएवीटी या एफओ-एचबीएवीआर को जोड़कर एक ± 1 वी पूर्ण पैमाने पर वोल्टेज सिग्नल की निगरानी या परीक्षण (डीयूटी) के तहत डिवाइस पर सोर्स किया जाता है। एक फाइबर-ऑप्टिक केबल दूर से वांछित सिग्नल की निगरानी या स्रोत के लिए संबंधित मॉड्यूल से जुड़ता है। प्रत्येक मॉड्यूल 3-एए बैटरी या बाहरी पावर एडाप्टर द्वारा संचालित किया जा सकता है। दोनों मॉड्यूल में परिरक्षण और कस्टम इनपुट / आउटपुट फ़िल्टरिंग है जो विद्युत चुम्बकीय हस्तक्षेप (ईएमआई), विद्युत चुम्बकीय पल्स (ईएमपी), या प्लाज्मा अनुसंधान से जुड़े उच्च वोल्टेज से उच्च प्रतिरक्षा प्रदान करता है। यह कठोर विद्युत चुम्बकीय संगतता (ईएमसी) परीक्षण/इंजीनियरिंग के लिए अनुमति देता है। उपग्रह मॉड्यूल ईएमसी के लिए 200 वी/एम (46 डीबीवी/एम) तक 500 किलोहर्ट्ज़ से 18 गीगाहर्ट्ज़ और 600 वी/एम (स्पंदित 5% कर्तव्य-चक्र, 5 μs वृद्धि-समय) 1 गीगाहर्ट्ज़ से 2.5 गीगाहर्ट्ज़ पर मान्य हैं।
दस्तावेज़
एफओ-एचबीएवीटी और एफओ-एचबीएवीआर मैनुअल
एफओ-एचबीएवीटी/एचबीएवीआर डेटाशीट
