SR20M_/R360/X2 स्लिप रिंग असेंबली

RSI SR20M_/R360/X2 स्लिप रिंग असेंबली इसमें 20 स्लिप रिंग सर्किट, एक एकीकृत रिज़ॉल्वर और एक टाइप एम (2.000″ व्यास) रोटर है।

विशेषताएं

  • 20 स्लिप रिंग कनेक्शन
  • रिज़ॉल्वर रोटेशन सेंसर
  • Weatherproof
  • टाइप एम (2.000″ व्यास) रोटर
  • बेंडिक्स पीटी स्टेटर और रोटर कनेक्टर
  • इंस्ट्रुमेंटेशन गुणवत्ता के छल्ले और ब्रश
  • मुहरबंद, संक्षारण प्रतिरोधी धातु आवास
  • हल्के और कॉम्पैक्ट

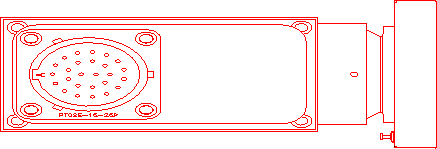

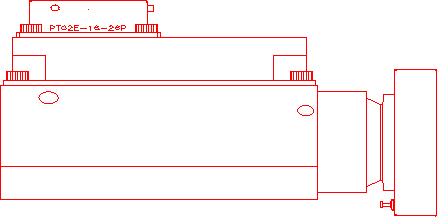

विवरण

RSI SR20M_/R360/X2  स्लिप रिंग असेंबली इसका उपयोग तब किया जाता है जब एक घूमने वाले शाफ्ट के अंत में एक स्लिप रिंग और/या एक रोटेशन सेंसर को माउंट करने की आवश्यकता होती है। सोने के मिश्र धातु पर्ची के छल्ले का उपयोग उच्च गुणवत्ता वाले विद्युत कनेक्शन को तनाव गेज, थर्मोकपल्स, या अन्य सेंसर के लिए किया जाता है जो घूर्णन मशीनरी पर स्थापित होते हैं। वर्तमान क्षमता 0.5A प्रति कनेक्शन है और अधिकतम शिखर प्रतिरोध भिन्नता 0.1 ओम है। रोटेशन सेंसर का उपयोग घूर्णी वेग, कोणीय स्थिति और रोटेशन की दिशा को मापने के लिए किया जाता है। रोटेशन सेंसर किसी भी स्लिप रिंग कनेक्शन का उपयोग नहीं करते हैं।

आवास चार इंच लंबे हैं। उनका वजन लगभग 16 औंस है। रोटार उच्च शक्ति वाले स्टेनलेस स्टील से बने होते हैं। स्टेटर हल्के, निकल-प्लेटेड, एल्यूमीनियम हैं। एक रोटेशन संयम संलग्न करने के लिए थ्रेडेड छेद प्रदान किए जाते हैं। आवास पर कनेक्शन की जानकारी स्थायी रूप से उकेरी गई है। सर्कुलर स्टेटर कनेक्टर और रोटर सोल्डर टर्मिनलों को वायरिंग टर्मिनेशन के रूप में पेश किया जाता है।

इस श्रृंखला के सभी आवासों को संपर्क रोटरी सील को स्वीकार करने के लिए डिज़ाइन किया गया है। इन मुहरों (विकल्प डब्ल्यू) के साथ ऑर्डर की गई इकाइयाँ पूरी तरह से वेदरप्रूफ हैं और कुल जलमग्न होने के दिनों तक जीवित रह सकती हैं। सील ऑपरेशन को अधिकतम 2000 आरपीएम तक सीमित करते हैं। अधिकांश गीले मौसम अनुप्रयोग, जैसे मोटर वाहन के पहिये, इस सीमा के भीतर हैं। शुष्क परिस्थितियों में उच्च गति के लिए, संपर्क रोटरी सील के बिना इकाइयों को ऑर्डर करें। सील के बिना इकाइयाँ 4,000 आरपीएम में सक्षम हैं।

सील के साथ यूनिट टॉर्क 21 इंच-औंस है। सील के बिना यूनिट टॉर्क तीन इंच-औंस है।

दस्तावेज़

ऑप्शंस

रिज़ॉल्वर (आर)

रोटेशन सेंसर पसंद R360: रिज़ॉल्वर एक एनालॉग रोटेशन सेंसर है जिसमें साइन और कोसाइन लेबल वाले दो आउटपुट होते हैं। आउटपुट को उसी प्रकार के फिल्टर के माध्यम से पारित किया जा सकता है जैसे स्लिप रिंग के माध्यम से आने वाले तनाव गेज या अन्य एनालॉग सेंसर सिग्नल। फिर सेंसर सिग्नल के साथ रोटेशन सिग्नल चरण में रहेगा।

रिज़ॉल्वर को उत्तेजना के लिए और आउटपुट को संसाधित करने के लिए अतिरिक्त बाहरी इलेक्ट्रॉनिक्स की आवश्यकता होती है। एक रिज़ॉल्वर एक पूर्ण स्थिति सेंसर है। इसकी 'कोणीय स्थिति को उत्तेजना और इलेक्ट्रॉनिक्स चालू होते ही जाना जाता है, शाफ्ट की स्थिति निर्धारित करने से पहले एक इंडेक्स पल्स को स्थित नहीं होना चाहिए। तापमान सीमा -40F से +250F है। रिज़ॉल्वर की शुद्धता 0.25° है।

सिस्टम सटीकता, जिसमें इलेक्ट्रॉनिक्स शामिल हैं, 1° के भीतर है।
