विशेषताएं
- पतली इकाई - केवल 0.79” [20 मिमी] मोटी
- 4 सर्किट वेदरप्रूफ स्लिप रिंग
- गैर-संपर्क भूलभुलैया सील - सील खराब नहीं होगी
- कॉम्पैक्ट डिजाइन
- व्यास में 2” [50.8 मिमी] तक शाफ्ट पर माउंट
- स्थायी रूप से चिकनाई बीयरिंग
- बीहड़ स्टेनलेस स्टील निर्माण
- इंस्ट्रुमेंटेशन गुणवत्ता के छल्ले और ब्रश
Description

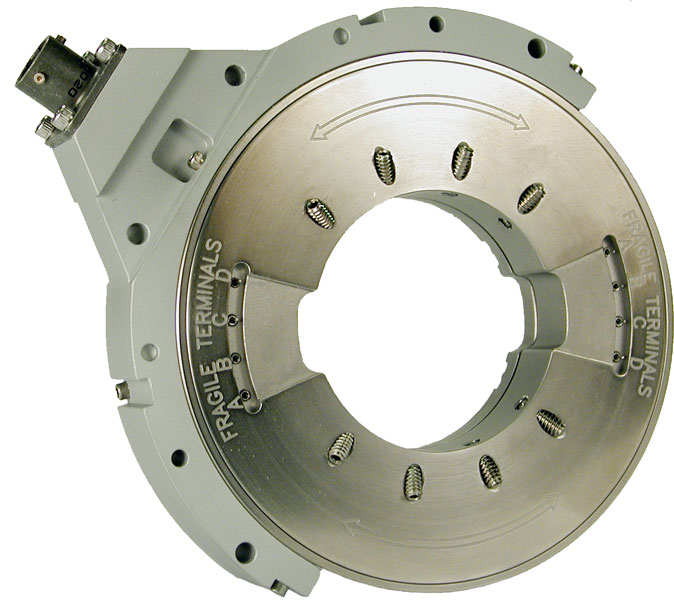

मिशिगन साइंटिफिक B4-2WT पतला वेदरप्रूफ स्लिप रिंग असेंबली उन अनुप्रयोगों के लिए आदर्श है जिनके लिए पर्ची की अंगूठी को सील करने की आवश्यकता होती है और सीधे घूर्णन शाफ्ट पर घुड़सवार होती है। आमतौर पर ऑटोमोटिव ड्राइव शाफ्ट मापन अनुप्रयोगों के लिए उपयोग किया जाता है, यह मॉडल विशेष रूप से डिज़ाइन किए गए मुहरों को नियोजित करता है जो पानी, धूल और अन्य दूषित पदार्थों से पूर्ण मौसमरोधी सुरक्षा प्रदान करते हैं। इसे 2” व्यास तक के शाफ्ट पर फिट करने के लिए डिज़ाइन किया गया है और घूर्णन उपकरणों पर स्थापित किए गए तनाव गेज, थर्मोकपल्स या अन्य सेंसर से विद्युत कनेक्शन बनाते हैं। स्लिप रिंग ब्रश और रिंग कीमती धातुओं से बने होते हैं जो शोर को कम करते हैं और असेंबलियों को निम्न स्तर के इंस्ट्रूमेंटेशन सिग्नल के लिए उपयोग करने में सक्षम बनाते हैं।
कनेक्शन स्लिप रिंग रोटर पर स्थित सोल्डर टर्मिनलों और स्लिप रिंग स्टेटर पर एक कनेक्टर के माध्यम से बनाए जाते हैं। स्टेटर कनेक्टर को बदलने के लिए लोअर प्रोफाइल टर्मिनल प्लेट का उपयोग किया जा सकता है। इस स्लिप रिंग का कॉम्पैक्ट डिज़ाइन इसे उन अनुप्रयोगों के लिए आदर्श बनाता है जहाँ सीमित स्थान उपलब्ध है।
दस्तावेज़
टेक नोट्स
टेक नोट 103 | स्ट्रेन गेज एम्पलीफायरों का उपयोग करके स्लिप रिंगों के लिए अनुकूलित चैनल गणना
