विशेषताएं
- 4 या 6 सर्किट स्लिप रिंग
- कॉम्पैक्ट डिजाइन
- व्यास में 3.2″ तक घूर्णन शाफ्ट पर माउंट
- स्थायी रूप से चिकनाई बीयरिंग
- बीहड़ स्टेनलेस स्टील निर्माण
- इंस्ट्रुमेंटेशन गुणवत्ता के छल्ले और ब्रश
- क्रांति एन्कोडर विकल्प प्रति 60 पल्स
विवरण

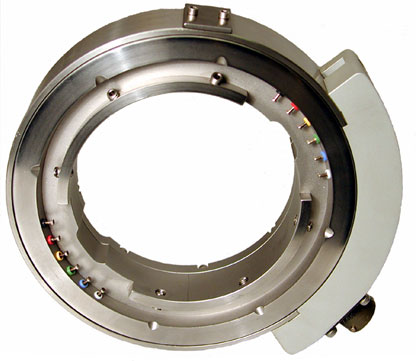

मिशिगन साइंटिफिक बी सीरीज स्लिप रिंग असेंबली उन अनुप्रयोगों के लिए आदर्श हैं जिनके लिए स्लिप रिंग को सीधे घूर्णन शाफ्ट पर घुमाने की आवश्यकता होती है। आम तौर पर ऑटोमोटिव ड्राइव शाफ्ट मापन अनुप्रयोगों के लिए उपयोग किया जाता है, इन पर्ची के छल्ले को 3.2 "व्यास तक शाफ्ट पर फिट करने के लिए डिज़ाइन किया गया है, और घूर्णन उपकरणों पर स्थापित तनाव गेज, थर्मोकपल्स या अन्य सेंसर से विद्युत कनेक्शन बनाने के लिए डिज़ाइन किया गया है। स्लिप रिंग ब्रश और रिंग कीमती धातुओं से बने होते हैं जो शोर को कम करते हैं और असेंबलियों को निम्न स्तर के इंस्ट्रूमेंटेशन सिग्नल के लिए उपयोग करने में सक्षम बनाते हैं।
इस B श्रृंखला मॉडल 4 या 6 सर्किट स्लिप रिंग असेंबलियों में उपलब्ध है। B6-3.2 ड्राइव शाफ्ट अनुप्रयोगों के लिए विशेष रूप से उपयोगी है जहां टोक़ और अक्षीय माप दोनों की आवश्यकता होती है। इसके साथ में B6 - 3.2 कताई एम्पलीफायरों के साथ उपयोग के लिए पर्याप्त सर्किट कनेक्शन प्रदान करता है। स्लिप रिंग के घूर्णन पक्ष पर सटीक एम्पलीफायरों का पता लगाने से सिग्नल की गुणवत्ता में काफी सुधार होता है क्योंकि एम्पलीफायर सेंसर के करीब स्थित होता है। यह लंबे लीड तारों, कनेक्टर प्रतिरोध भिन्नताओं, विद्युत-चुंबकीय हस्तक्षेप, और स्लिप रिंग संपर्कों में तापमान प्रवणता के कारण त्रुटियों को कम करता है।
कनेक्शन स्लिप रिंग रोटर पर स्थित कलर कोडेड सोल्डर टर्मिनलों और स्लिप रिंग स्टेटर पर एक कनेक्टर के माध्यम से बनाए जाते हैं। बैक-अप कनेक्शन प्रदान करने के लिए अनावश्यक टर्मिनल शामिल हैं। इन पर्ची के छल्ले की कॉम्पैक्ट चौड़ाई डिजाइन उन्हें उन अनुप्रयोगों के लिए आदर्श बनाती है जहां सीमित स्थान उपलब्ध है।
दस्तावेज़
टेक नोट्स
टेक नोट 103 | स्ट्रेन गेज एम्पलीफायरों का उपयोग करके स्लिप रिंगों के लिए अनुकूलित चैनल गणना
