विशेषताएं
- डीसी से 20 किलोहर्ट्ज़ तक बैंडविड्थ पर दो एनालॉग सिग्नल की निगरानी करें
- RFI/EMI EMC के लिए 200 V/m (46 dBV/m) पर 500 kHz से 18 GHz और 600V/m (स्पंदित 5% कर्तव्य-चक्र और 5µs वृद्धि-समय) 1GHz से 2.5 GHz पर मान्य है
- संचालन के लिए लो-पावर सर्किटरी> 60 क्षारीय 'एए' बैटरी के साथ 3 घंटे
- ±16, ±32, और ±48 वीडीसी या वैकल्पिक के उपयोगकर्ता चयन योग्य पूर्ण-पैमाने पर इनपुट रेंज - उपयोगकर्ता परिभाषित
- 2 या 4-चैनल बेंच-टॉप और 6 से 12-चैनल 3RU 19″ यूरो-रैक बेंच-टॉप या रैक-माउंट रिसीवर के साथ संगत
विवरण

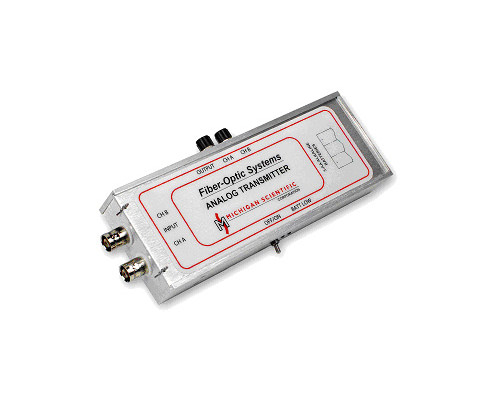

एफओ-एसटी एक बहुमुखी 2 चैनल फाइबर-ऑप्टिक एनालॉग सिग्नल ट्रांसमीटर है जो उच्च विद्युत चुम्बकीय क्षेत्रों या एनीकोइक कक्षों में स्रोतों से विद्युत संकेतों को मापने में सक्षम है और फाइबर-ऑप्टिक केबल्स पर एक कम क्षेत्र क्षेत्र में दूर स्थित एफओ-एसआर रिसीवर को प्रेषित करता है। एफओ-एसटी डीसी से 20 किलोहर्ट्ज़ तक बैंडविथ के साथ एनालॉग सिग्नल प्रसारित करने में सक्षम है।
चुनिंदा गेन जंपर्स ±16 वी, ± 32 वी, या ± 48 वी के पूर्ण पैमाने पर इनपुट स्तरों के लिए ट्रांसमीटर मॉड्यूल के कॉन्फ़िगरेशन की अनुमति देते हैं। इनपुट लाभ को ± 160 एमवी से ± 100 वी पूर्ण-वैकल्पिक पूर्ण पैमाने पर इनपुट स्तरों में भी कॉन्फ़िगर किया जा सकता है। पैमाना।
एफओ-एसटी में विद्युत चुम्बकीय हस्तक्षेप (ईएमआई), विद्युत चुम्बकीय पल्स (ईएमपी), या प्लाज्मा अनुसंधान से जुड़े उच्च वोल्टेज से उच्च प्रतिरक्षा प्रदान करने के लिए परिरक्षण और कस्टम इनपुट फ़िल्टरिंग है। यह कठोर विद्युत चुम्बकीय संगतता (ईएमसी) परीक्षण/इंजीनियरिंग के लिए अनुमति देता है। एफओ-एसटी 200 वी/एम (46 डीबीवी/एम) तक 500 केएचजेड से 18 गीगाहर्ट्ज और 600 वी/एम (स्पंदित 5% कर्तव्य-चक्र, 5 μs वृद्धि-समय) 1 गीगाहर्ट्ज से 2.5 गीगाहर्ट्ज तक ईएमसी के लिए मान्य है। .
